锂电烘干炉温跟踪仪产品详解
TSD炉温跟踪仪优越的隔热性能使测试系统在恶劣热环境中进行温度测绘；和产品一起通过热处理炉，可全程跟踪监测热处理炉和产品的温度，无需拖偶试验即可取得有价值数据，形成的曲线分析报告能即时提供给工程师们产品和炉子的真实温度状态，将告诉您如何来优化操作。通过均衡温度，时间和加热速率，您便可提高线速度和产品质量，实现高效率生产。
本系列炉温跟踪仪是一款高精度、高稳定性的炉膛温度测试记录产品,填补了国内温度采集领域的空白，该系统还配有功能强大的软件分析系统，将采集到的温度值进行数据保存,上位机软件分析系统进行功能温度与长度、时间、产品功能等参数的同步分析处理。
适用范围： 锂电池的烘干，动力电池烘干，新能源电池的其他烘干。本炉温跟踪仪已经应用在比亚迪等电池生产企业，产品质量可靠，技术成熟。
客户包含：比亚迪，宁德时代，无锡先导等企业都有大量应用。
一，记录仪详解
型号 | TSD-K6,TSD-K10,TSD-K12 | 品名 | TSD炉温跟踪仪 |
通道数量 | 6通道,9通道，12通道 | 电池 | 高温防爆锂电池 |
采样速率 | 1秒到60分钟 | 仪器精度 | +-0.3度 |
探头类型 | K型 | 分辨率 | 0.1度 |
数据传输 | 数据线 | 测量范围 | -100-1300度 |
连续测试 | 16次存储 | 无线采集范围 | 1秒到30秒 |
启动方式 | 按键启动，延时启动，温度启动 | 仪器耐温 | 100度 |
工作电压 | 3.7v | 内存容量 | 64M |
仪器功耗 | 20毫安 | 电池电量 | 2400毫安 |
记录仪尺寸 | 138*95*20mm | 校准模式 | 标准电压校准 |
二，隔热箱说明
项目 | 复合式隔热盒 | 耐温120度24个小时 |
隔热方式 | 外边为进口纳米保护层，内含吸热块 | |
适用范围 | 锂电池的烘干测试 | |
外壳材质 | 316S不锈钢 | |
隔热材料 | 进口超级纳米隔热板 | |
隔热布 | 高温进口隔热布 | |
吸热装置 | 专利技术吸热装置 | |
抗氧化性能 | 强 | |
隔热箱抗变形 | 强 | |
防护能力 | 强 | |
使用寿命 | 30000次 | |
保修时长 | 三年免费维修 | 终身维护 |
定制周期 | 10个工作日 |
三，热电偶讲解
分度号 | 范围 | 特点 |
K | -200到1370度 | 使用量大，占到总量的90%以上，价格低廉，购买方便，抗氧化强，稳定性好，精度高，近似于线性。 |
N | -200到1300度 | 在400度到 1300度，稳定性好，抗氧化强，重复使用性比较好，缺点是-200度到400度之间非线性误差大，没有K型好，同时加工复杂因此价格较高 |
S | -50-1768度 | 材质为铂铑合金，特点是电性能*稳定，抗氧化性能极强，可在1300度下长期使用，是所有热电偶里面精度*高的。 |
T | -200-350度 | 主要应用于300度以下的环境，温度过高会导致氧化损坏，特点是在低温环境下，准确度非常高。 |
R | -50-1760度 | 和s型热电偶相似性能，国内用的极少，日本用的多。 |
E | -270-1000度 | 使用于氧化和还原气氛中使用，稳定性较强。 |
J | -200-800度 | 材质为铁和康铜合金，抗氧化性差，容易损坏，国内使用较少 。 |

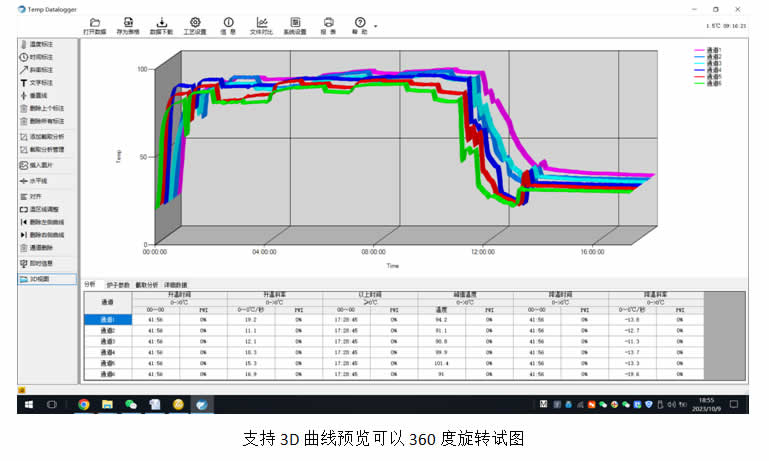

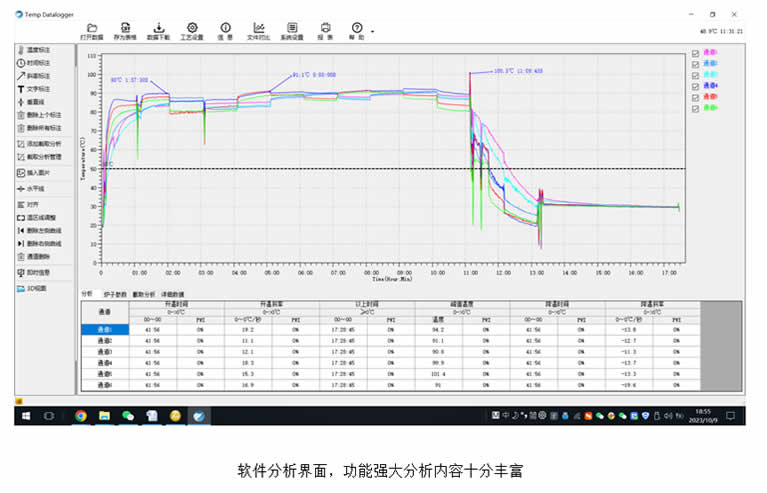

四，软件讲解
温度曲线随意放大缩小 | 自动计算峰值温度 |
自动计算升温斜率 | 自动计算升温时间 |
自动计算温度点以上时间 | 添加温度值 |
曲线图任意添加文字 | 曲线图上可以任意添加横线 |
曲线图任意添加竖线 | 计算多区间温度上升时间与斜率 |
可以任意截取某段进行单独分析 | 报表可以生成WORD,PDF,图片等格式 |
自动显示任何时间点的各通道温度数据 | 任意时刻点的温度标注 |
可直接打印测试报告或输出电子档的测试报告 | 计算多区间温度上升时间与斜率 |
